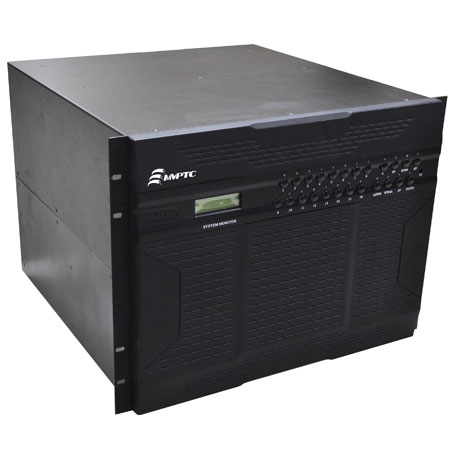

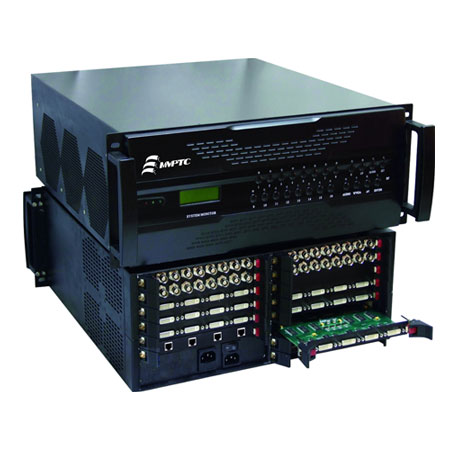

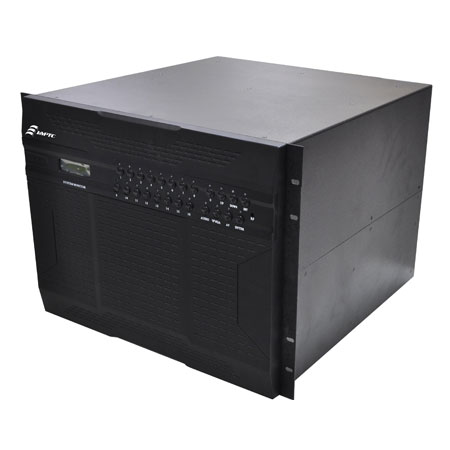

MVB-VM1200
多画面分割处理器
迈威博MVB-VM1200多画面分割处理是一款针对多信号输入，统一输出而设计的图像分割产品，适用于各种显示领域，最大可支持16路信号组合输入，统一输出一路画面，支持多种输出组合方式：4画面、6画面、8画面、9画面、12画面、16画面等，并支持信号窗口在显示范围内任意组合、排列、缩放、叠加等。
MVB-VM1200采用纯硬件控制体系，确保信号长时间无故障运行，支持全年365天无故障运行，MVB-VM1200支持多种控制方式，包括面板按键、红外遥控、RS232串口以及网络控制，可广泛应用于安防、会议、能源等多种显示区域。
MVB-VM1200的主要特点是能够在一个输出上显示多个画面，适用于监控环境单显示器对应多的输入信号、大屏大尺寸会议厅堂、单投影显示等场合。
技术特点：
⊕全硬件构架，无CPU和操作系统；
⊕先进的底板系统交换构架，模块化结构一体机；
⊕无病毒感染风险，无操作系统；
⊕支持单屏最多显示16画面；
⊕兼容各种分辨率信号输入，支持1920*1200超高分辨率输入；
⊕支持
1920*1200@60HZ信号输出；
⊕支持图像任意大小、任意位置、任意缩放、任意排列、画外画功能；
⊕内部全同步数字信号处理，输出信息全同步；
⊕输入类型： RGB/VGA、Video、DVI、YPbPr、HDMI、HD-SDI等；
⊕输出模式：DVI-I模拟数字统一输出；
⊕输入分辨率：800x600至1920×1200；
⊕控制方式：红外、按键、RS232串口、网络控制；
⊕7×24h无故障安全运行；
⊕标准19寸机柜；
|
产品名称
|
多画面分割处理器
|
|
型号
|
MVB-VM1200
|
|
机箱规格
|
机箱高度
|
2U/4U
|
|
输入槽位
|
2/4
|
|
输出槽位
|
2/4
|
|
产品尺寸（W*D*H）
|
480*510*90
|
|
满载功率
|
300W
|
|
输入/出板卡
|
输入板卡
|
信号类型
|
VGA/DVI/HDMI/Ypbpr/CVBS/HD-SDI
|
|
接口数量
|
4/8/9/12/16
|
|
最大分辨率
|
1920×1200@60Hz
|
|
输出板卡
|
信号类型
|
VGA/DVI/HDMI
|
|
接口数量
|
4/8/9/12/16
|
|
最大分辨率
|
1920×1200@60Hz
|
|
硬件信息
|
产品类型
|
纯硬件架构
|
|
处理技术
|
FPGA实时处理技术
|
|
启动速度
|
小于5S
|
|
板卡类型
|
模块化热插拔结构
|
|
电源配置
|
N+1冗余结构
|
|
安全特性
|
无病毒、死机现象发生
|
|
图像处理
|
显示方式
|
组合/开窗/叠加/缩放/跨屏等
|
|
画面裁切
|
任意比例、尺寸画面裁切
|
|
局部放大
|
任意位置、任意局部画面放大
|
|
字符叠加
|
字符颜色、大小、位置等参数设置
|
|
切换响应时间
|
小于200ms
|
|
单屏开窗数量
|
单屏16画面随意组合/叠加/缩放
|
|
解码兼容
|
海康/大华/宇视等主流厂家
|
|
颜色调整
|
亮度、对比度等参数调整
|
|
用户管理
|
多用户、多级别权限设置
|
|
报警联动
|
支持报警源接入
|
|
场景调用
|
128种场景模式
|
|
控制方式
|
网络控制
|
控制协议
|
TCP/IP
|
|
控制接口
|
RJ45
|
|
控制速率
|
10M/100M自适应
|
|
串口控制
|
控制接口
|
RS232×2，9针D型公接口
|
|
波特率
|
115200
|
|
特殊方式
|
红外遥控、面板按键、中控接入
|
|
产品规格
|
使用环境
|
工作温度（℃）
|
-15-60摄氏度
|
|
工作湿度（RH）
|
10-90％无冷凝
|
|
电器特性
|
输出电压
|
100-220V,AC
|
|
频率
|
50-60HZ
|
|
平均无故障时间
|
30000小时
|
