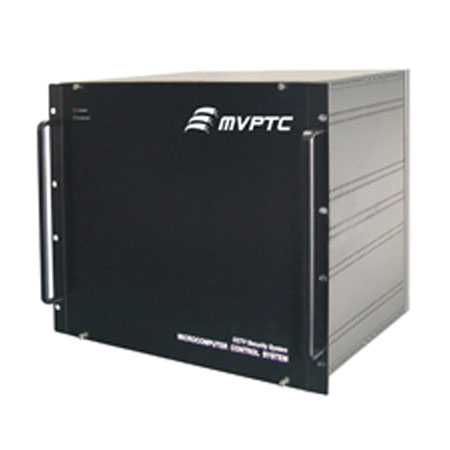

MVB-1000SP
视频矩阵切换器
迈威博视频矩阵切换器采用嵌入式控制技术及大规模音、视频切换专用芯片，溶合了先进的音、视频切换技术，超强的数据处理能力；中英文菜单综合设置安防监控主机系统功能；支持屏幕显示（OSD）系统时间、日期、运行状态、摄像机标题；实时侦测视频输入状态，可选择的视频丢失提示；提供视频输入有源分配；支持视音频自由、程序、同步、群组、定时多种切换方式；完善的控制权限、权力等级、用户授权，保障安防监控主机系统安全管理；内置16路报警输入、2路报警联动输出，外接报警主机可扩展系统警点容量，警点警防状态可查询，报警输出可编程，警后联动视、音频切换，自动录像，支持警情记录；支持多台安防监控主机联网控制（采用RS485方式）；内置多种控制协议，可直接控制不同控制协议的解码器、智能球形摄像机；支持RS485、TCP/IP控制；安防监控主机采用先进的防雷技术使设备运行更安全, 音、视频输入、输出、分配模块化、高密度结构。
产品优势：
⊕超强视频显示控制系统
⊕提供16-1024路输入、4-64路输出的视频模块，同时满足组合电视墙输出功能，主机分组、多路视频监视、视频交换的需要；
⊕可扩展至1024×1024的视频矩阵式切换。采用分布式方案组成强大的监控主机群，实现用户的任意需求；
⊕视音频输入：16×32标准模块，任意扩展,音视频同步；⊕字符叠加：可在每路视频上叠加视频源信息；
⊕电视墙：1-64路电视墙输出任意选择，每路可手动/自动/分组切换输出；
⊕切换显示：1-16路任意组合，1024路可手动/自动/分组/翻页切换显示。
⊕报警控制管理
⊕ 分布式报警由系统统一管理，通过RS485总线报警采集
⊕ 报警输入：最大1024路报警；
⊕ 联动输出：最大1024个联动输出；
⊕ 报警联动：报警时可联动录像/遥控开关/声音警告/电子地图，以及云台预置点；
⊕ 智能报警：能对短路、断路状态报警；
⊕ 布撤防：可定时布撤防；
⊕ 报警记录：对报警记录，方便查询和管理。
⊕智能化控制管理
⊕ 操作简单，全中/英文操作界面；
⊕ 融云镜控制、报警输入输出、视音频输入输出于一身；
⊕ 一目了然的虚拟电子地图，用户仿佛置身于监控现场，真正实现管理的智能化；
⊕ 云镜控制：可同时联接多路云台、镜头控制；
⊕ 兼容性强，支持多种通信协议，可控制多种基于通信协议的前端设备。
|
技术规格：
|
|
型号
规格
|
MVB-1000SP
|
|
视频输出
|
1-64路
|
|
视频输入
|
1-1024路
|
|
音/视频指标
|
视频输入信号： 1Vp-p(75Ω)
|
|
视频输出信号： 1Vp-p(75Ω)
|
|
音频输入信号： 0.5Vp-p~5Vp-p(600Ω)
|
|
音频输出信号： 输入跟随
|
|
视频信噪比： >70.5dB
|
|
音频信噪比： >58dB
|
|
视频输入间隔离度：>55dB
|
|
视频输出间隔离度：>50dB
|
|
音频输入间隔离度：>58dB
|
|
音频输出间隔离度：>55dB
|
|
音频通道带宽： 50Hz~30KHz
|
|
视频通道带宽： 17MHz
|
|
差分相位
|
典型值为2%
|
|
差分增益
|
典型值为2%
|
|
切换属性
|
手动/编程自动全交叉无阻塞切换，具有单时序和群组切换功能
|
|
视频制式
|
PAL制/NTSC制/CCIR标准
|
|
音/视频切换
|
同步切换
|
|
切换方式
|
采用电源同步切换
|
|
切换速度
|
PAL：≤10ms、NTSC：≤⊕7ms
|
|
视频报警
|
有视频丢失检测报警功能
|
|
数据保存
|
内置存储器件，各种数据配置设置至少保存10年
|
|
数据通讯
|
多口RS485、RS232
|
|
屏幂显示
|
日期/时间、摄像机标题、报警信息等
|
|
图形叠加特性
|
突出显示，稳定、清晰、无跳动现象
|
|
图形输入方式
|
电脑编辑输入（文字图形画笔软件）
|
|
选配IP模块
|
以太网控制模块或1路视频服务器模块
|
|
视音频接口
|
视频：BNC插座/音频：RCA插座
|
|
环境条件
|
温度：-10℃ ~ +50℃，湿度： ≤90%(无冷凝)
|
|
尺寸
|
483mm(L)×430mm(W)×355(H) mm (H)
|
|
供电电源
|
AC220V+-10%/50Hz35W(SP)
|
|

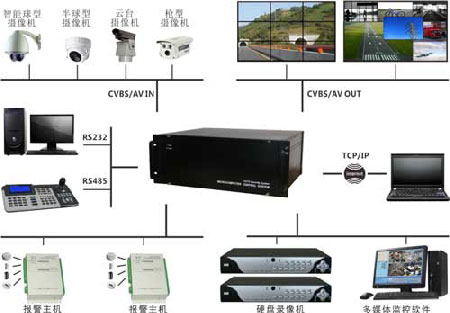

系统应用示意图
|
|
|
