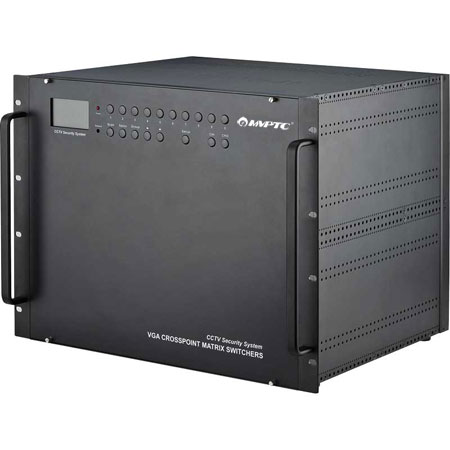

产品名称:VGA矩阵控制切换器 |
|||||||||||||||||||||||||||||||||||||||||||
技术参数 |
|||||||||||||||||||||||||||||||||||||||||||
视频 |
|||||||||||||||||||||||||||||||||||||||||||
路由 |
4 x 4 至 64x64 |
||||||||||||||||||||||||||||||||||||||||||
带宽 |
500M(-3dB),满载 |
||||||||||||||||||||||||||||||||||||||||||
串扰 |
<-85db(5MHz) |
||||||||||||||||||||||||||||||||||||||||||
微分相位I/0S |
<1.28度,3.58MHz |
||||||||||||||||||||||||||||||||||||||||||
微分增益误差 |
0.1%,3.58-4.43MHz |
||||||||||||||||||||||||||||||||||||||||||
非线性失真 |
<0.02%RL=150Ω) |
||||||||||||||||||||||||||||||||||||||||||
视频输入 |
|||||||||||||||||||||||||||||||||||||||||||
信号类型 |
RGBHV、RGsB、复合视频、S-视频、分量视频 |
||||||||||||||||||||||||||||||||||||||||||
支持分辨率 |
1920x1080 |
||||||||||||||||||||||||||||||||||||||||||
连接器 |
15针HD插座(VGA) |
||||||||||||||||||||||||||||||||||||||||||
阻抗 |
75欧 |
||||||||||||||||||||||||||||||||||||||||||
同步信号电平 |
1.0V – 5.0Vp-p,标称值4V |
||||||||||||||||||||||||||||||||||||||||||
视频输出 |
|||||||||||||||||||||||||||||||||||||||||||
信号类型 |
RGBHV、RGsB、复合视频、S-视频、分量视频 |
||||||||||||||||||||||||||||||||||||||||||
连接器 |
15针HD插座(VGA) |
||||||||||||||||||||||||||||||||||||||||||
阻抗 |
75欧 |
||||||||||||||||||||||||||||||||||||||||||
控制 |
|||||||||||||||||||||||||||||||||||||||||||
串口控制 |
RS-232 或 RS-422 |
||||||||||||||||||||||||||||||||||||||||||
控制协议 |
1200至38400波特,8位,1个停止位,无奇偶校验 |
||||||||||||||||||||||||||||||||||||||||||
连接器 |
9针D形插座 |
||||||||||||||||||||||||||||||||||||||||||
程序控制 |
迈威博 用于Windows环境的控制程序 迈威博 简化指令集 |
||||||||||||||||||||||||||||||||||||||||||
一般规格 |
|||||||||||||||||||||||||||||||||||||||||||
电源 |
110VAC — 240 VAC , 50 / 60 Hz |
||||||||||||||||||||||||||||||||||||||||||
功率 |
100 W |
||||||||||||||||||||||||||||||||||||||||||
机架安装 |
标准 |
||||||||||||||||||||||||||||||||||||||||||
环境条件 |
温度:-30℃ ~ +80℃,湿度: ≤90%(无冷凝) |
||||||||||||||||||||||||||||||||||||||||||
防震等级 |
纸箱中ISTA / NSTA 1A |
||||||||||||||||||||||||||||||||||||||||||
平均无故障时间(MTBF) |
45000小时 |
||||||||||||||||||||||||||||||||||||||||||
尺寸 |
435mm(L)x(W)34mm(W)x44.5mm(H): |
||||||||||||||||||||||||||||||||||||||||||
重量 |
5.5-15Kg |
||||||||||||||||||||||||||||||||||||||||||

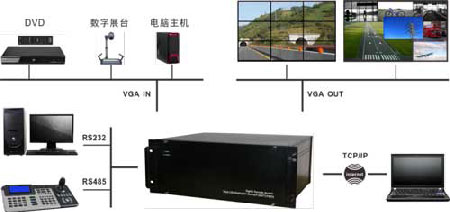

设备连接示意图: |
|||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||
应用领域: 迈威博 VGA系列矩阵切换器,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。 |
