MVB-HDMI3000
HDMI高清数字矩阵切换器
迈威博 HDMI数字全高清矩阵切换控制器是一款高性能的数字全高清图形图像信号专业切换设备，用以配合日益普及的HDMI纯数字高清信号的切换和控制。用于多个信号输入输出交叉切换，提供独立的HDMI和音频平衡/非平衡输入、输出端子，每路HDMI分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。
本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，带输入前端精确自适应补偿，将最大的输入距离延长至36米，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载,并具备RS232通讯接口，能读取和存储16种用户场景，配套专业的控制软件，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。
本系列产品是一款高性能的模块化可扩展的HDMI高清信号切换器。内置先进的软件和硬件使矩阵能更灵活的为各类高端多媒体工程中的信号切换及显示提供综合解决方案，完全满足高清信号标准的数字信号的切换和使用工作，同时可根据实际需求定制不同输入输出模块的矩阵，所有板卡包括电源都支持带电热插拔，能在系统不断电的情况下进行板卡升级及更换。
本系列产品电源采用双备份模块式电源，单电源为300W为系统稳定的运行提供了有力的保障。
本产品自带HDCP协议,支持版本为HDMI1.3版本。
产品优势：
⊕高性能的模块化可扩展的HDMI高清信号切换器，带电热插拔功能
⊕支持4-64路HDMI信号输入,4-64路HDMI信号输出；
⊕支持输入前端精确自适应补偿，将最大的输入距离延长至36米；
⊕支持DDC通道的切换；
⊕支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入；
⊕支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载；
⊕具备RS232通讯接口。
⊕支持HDMI，DVI，SD/HD/3G-SDI，VGA，AV，YPbPr等信号输入，HDMI和DVI信号输出，
⊕支持各种信号的网线和光纤的输入输出（通过配置不同类型的输入输出卡），可以支持高清混合矩阵的定制。
⊕AC110-240V国际自适应电源，单电源为300W为系统稳定的运行提供了有力的保障。
|
HDMI数字混合高清矩阵型号：
|
|
MVB-HDMI0808
|
8路HDMI数字输入端口
|
8路HDMI数字输出端口
|
|
MVB-HDMI0816
|
8路HDMI数字输入端口
|
16路HDMI数字输出端口
|
|
MVB-HDMI1616
|
16路HDMI数字输入端口
|
16路HDMI数字输出端口
|
|
MVB-HDMI0832
|
8路HDMI数字输入端口
|
32路HDMI数字输出端口
|
|
MVB-HDMI1632
|
16路HDMI数字输入端口
|
32路HDMI数字输出端口
|
|
MVB-HDMI3232
|
32路HDMI数字输入端口
|
32路HDMI数字输出端口
|
|
MVB-HDMI1664
|
16路HDMI数字输入端口
|
64路HDMI数字输出端口
|
|
MVB-HDMI3264
|
32路HDMI数字输入端口
|
64路HDMI数字输出端口
|
|
MVB-HDMI6464
|
64路HDMI数字输入端口
|
64路HDMI数字输出端口
|
|
|
技术参数
|
|
视频
|
|
单通道带宽
|
165 MHz, 纯数字
|
|
最大支持分辨 :
|
1920x1200@60Hz/2048x1080@24Hz
|
|
位时钟抖动(Clock Jitter) :
|
<0.15 Tbit
|
|
位上升时间(Risetime)
|
<0.3Tbit (20%--80%)
|
|
位下降时间(Falltime)
|
<0.3Tbit (20%--80%)
|
|
最大传输延时
|
5nS (±1nS)
|
|
切换速度
|
180ns (最长时间)
|
|
信号类型
|
HDMI全数字TMDS信号
|
|
视频输入
|
|
接口 :
|
HDMI-A型接口
|
|
最小/最大电平 :
|
T.M.D.S 2.9V/3.3V
|
|
信号强度：
|
TMDS +/-0.4Vpp
|
|
阻抗
|
50
|
|
建议最大输入距离 :
|
小于36米，在1920x1200@60Hz时（推荐使用认证过的专用线材）
|
|
视频输出
|
|
接口
|
HDMI-A型接口
|
|
最小/最大电平 :
|
T.M.D.S 2.9V/3.3V
|
|
阻抗
|
50
|
|
建议最大输出距离 :
|
小于7米，在1920x1200@60Hz时（推荐使用认证过的专用线材）
|
|
控制类型
|
|
串行控制接口
|
RS-232，9-针母D型接口
|
|
波特率
|
4800，9600，19200，115200
|
|
以太网控制接口
|
RJ-45母接口, TCP/IP协议
|
|
以太网控制速度
|
自适应10M或100M，全双工
|
|
规格
|
|
电源
|
100VAC- 240VAC, 50/60 Hz, 国际自适应电源
|
|
温度 :
|
储存、使用温度: -20°- +70°C
|
|
湿度 :
|
储存、使用湿度:10% - 90%
|
|
机箱尺寸(mm) :
|
430(L)X260(W)X311.5 (H)
|
|

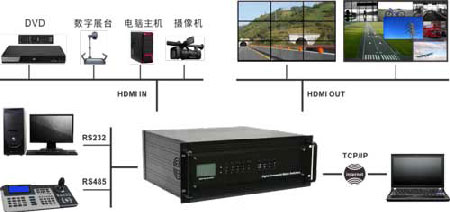

系统应用示意图：
|
|
|
|
应用领域：
迈威博|Mvptc HDMI矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。
|
