技术规格:
|
信号输入源
|
DVI
|
单链,支持 1920 x 1200 @ 60 Hz,向下兼容,音频接口 3.5 mm
双链,支持 3840 x 2400 @ 30 Hz,向下兼容,音频接口 3.5 mm
|
HDMI
|
1.3 版本 支持 1920 x 1080 @ 60 Hz,向下兼容,支持内嵌音频
1.4 版本 支持 3840 x 2160 @ 30 Hz,向下兼容,支持内嵌音频
2.0 版本 支持 3840 x 2160 @ 60 Hz,向下兼容,支持内嵌音频
|
DisplayPort
|
1.1 版本支持 3840 x 2160 @ 30 Hz,向下兼容,支持内嵌音频
1.2 版本支持 3840 x 2160 @ 60 Hz,向下兼容,支持内嵌音频
|
HDBaseT
|
支持 1920 x 1200 @ 60 Hz,向下兼容,支持 HDBT 内嵌音频(发送端嵌入)
支持 3840x2160@30Hz 向下兼容;支持 HDBT 内嵌音频(发送端嵌入)
|
SDI
|
支持 1920 x 1080 @ 60 Hz,向下兼容,支持内嵌音频
|
CVBS
|
PAL / NTSC 自适应,音频接口 3.5 mm
|
Fiber
|
支持 3840x2160@30Hz 向下兼容;支持 FIBER 内嵌音频(发送端嵌入)
|
Fiber KVM
|
支持 3840x2160@30Hz 向下兼容;支持 FIBER 内嵌音频,支持 USB 2.0 透传
|
IP
|
解码卡,支持浅压缩流媒体解码,1920x1200@60Hz 信号向下兼容
4K 解码卡,支持浅压缩流媒体解码,3840x2160@30Hz 信号向下兼容
H.264 / AVC 版本,支持 1920 x 1080 @ 60 Hz 解码,向下兼容
H.265 / HEVC 2K 版本,支持 1920 x 1080 @ 60Hz 解码,向下兼容
H.265 / HEVC 4K 版本,支持 3840 x 2160 @ 30Hz 解码,向下兼容
|
VGA
|
支持 1920 x 1080 @ 60 Hz,向下兼容,音频接口 3.5 mm
|
YPbPr
|
支持 1920 x 1080 @ 60 Hz,向下兼容,音频接口 3.5 mm
|
矩阵输出
|
DVI
|
单链,支持 1920 x 1200 @ 60 Hz,向下兼容,音频接口 3.5 mm
双链,支持 3840 x 2400 @ 30 Hz,向下兼容,音频接口 3.5 mm
|
HDMI
|
1.3 版本 支持 1920 x 1080 @ 60 Hz,向下兼容,支持内嵌音频
1.4 版本 支持 3840 x 2160 @ 30 Hz,向下兼容,支持内嵌音频
2.0 版本 支持 3840 x 2160 @ 60 Hz,向下兼容,支持内嵌音频
|
DisplayPort
|
1.1 版本支持 3840 x 2160 @ 30 Hz,向下兼容,支持内嵌音频
1.2 版本支持 3840 x 2160 @ 60 Hz,向下兼容,支持内嵌音频
|
HDBaseT
|
支持 1920 x 1200 @ 60 Hz,向下兼容,支持 HDBT 内嵌音频(发送端嵌入)
支持 3840x2160@30Hz 向下兼容;支持 HDBT 内嵌音频(发送端嵌入)
|
SDI
|
支持 1920 x 1080 @ 60 Hz,向下兼容,支持内嵌音频
|
CVBS
|
PAL / NTSC 自适应,音频接口 3.5 mm
|
Fiber
|
支持 3840x2160@30Hz 向下兼容;支持 FIBER 内嵌音频(发送端嵌入)
|
Fiber KVM
|
支持 3840x2160@30Hz 向下兼容;支持 FIBER 内嵌音频,支持 USB 2.0 透传
|
IP
|
解码卡,支持浅压缩流媒体解码,1920x1200@60Hz 信号向下兼容
4K 解码卡,支持浅压缩流媒体解码,3840x2160@30Hz 信号向下兼容
H.264 / AVC 版本,支持 1920 x 1080 @ 60 Hz 解码,向下兼容
H.265 / HEVC 2K 版本,支持 1920 x 1080 @ 60Hz 解码,向下兼容
H.265 / HEVC 4K 版本,支持 3840 x 2160 @ 30Hz 解码,向下兼容
|
VGA
|
支持 1920 x 1080 @ 60 Hz,向下兼容,音频接口 3.5 mm
|
YPbPr
|
支持 1920 x 1080 @ 60 Hz,向下兼容,音频接口 3.5 mm
|
拼接输出
|
HDMI
|
1.3 版本 支持 1920 x 1080 @ 60 Hz,向下兼容,支持内嵌音频
1.4 版本 支持 3840 x 2160 @ 30 Hz,向下兼容,支持内嵌音频
2.0 版本 支持 3840 x 2160 @ 60 Hz,向下兼容,支持内嵌音频
|
DVI
|
单链,支持 1920 x 1200 @ 60 Hz,向下兼容,音频接口 3.5 mm
双链,支持 3840 x 2400 @ 30 Hz,向下兼容,音频接口 3.5 mm
|
DisplayPort
|
1.1 版本支持 3840 x 2160 @ 30 Hz,向下兼容,支持内嵌音频
1.2 版本支持 3840 x 2160 @ 60 Hz,向下兼容,支持内嵌音频
|
HDBaseT
|
支持 1920 x 1200 @ 60 Hz,并向下兼容,音频接口 3.5 mm
|
一般规格
|
工作温度
|
0°C -40°C
|
存储温度
|
-10°C -60°C
|
存储环境
|
无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰
|
平均故障间隔时间 (MTBF)
|
90000 小时
|
散热
|
风冷
|

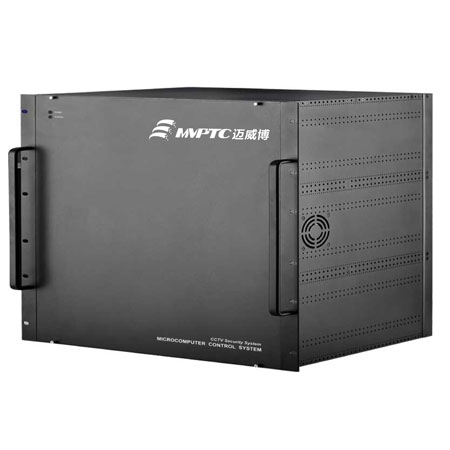

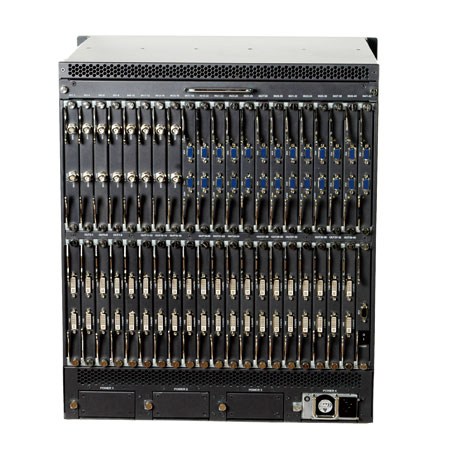

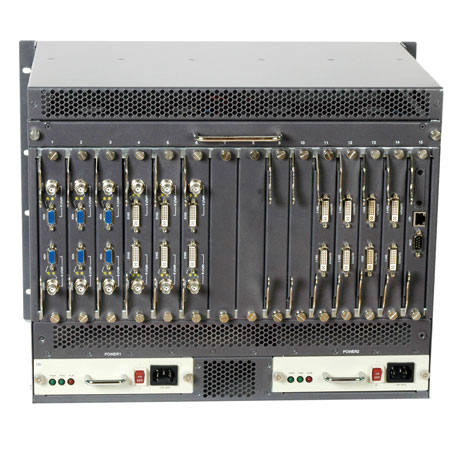

机箱规格
|
规格
|
卡槽
|
尺寸
|
功秏
|
2U
|
4 个全功能卡槽
|
482(W) x 380(D) x 88.1(H) mm
|
110-220VAC,≤ 150W
|
4U
|
8 个全功能卡槽
|
482(W) x 380(D) x 175(H) mm
|
110-220VAC,≤ 300W
|
10U
|
17 个全功能卡槽
|
482(W) x 380(D) x 441.7(H) mm
|
110-220VAC,≤ 460W
|
16U
|
36 个全功能卡槽
|
482(W) x 380(D) x 708.4(H) mm
|
110-220VAC,≤ 800W
|
28U
|
40 个输入卡槽,
40个输出卡槽
|
482(W) x 430 (D) x 1241.8(H) mm
|
110-220VAC,≤ 1600W
|
32U
|
80 个输入卡槽, 80 个输出卡槽
|
940(W) x 450 (D) x 1350(H) mm
|
110-220VAC,≤ 3500W
|
|
