功能介绍：

纯硬件架构

        采用纯硬件架构，系统的核心为大规模的FPGA阵列，其内部无任何CPU和操作系统，安全稳定。依靠强大的图像处理芯片，MVB-VP2000-LED系列LED处理器在运算及处理上具有鲜明的优势，系统本身不是一台普通的计算机或图形工作站，而是一台专业的图像处理设备，和基于工控机插卡式的拼接器有本质的区别。

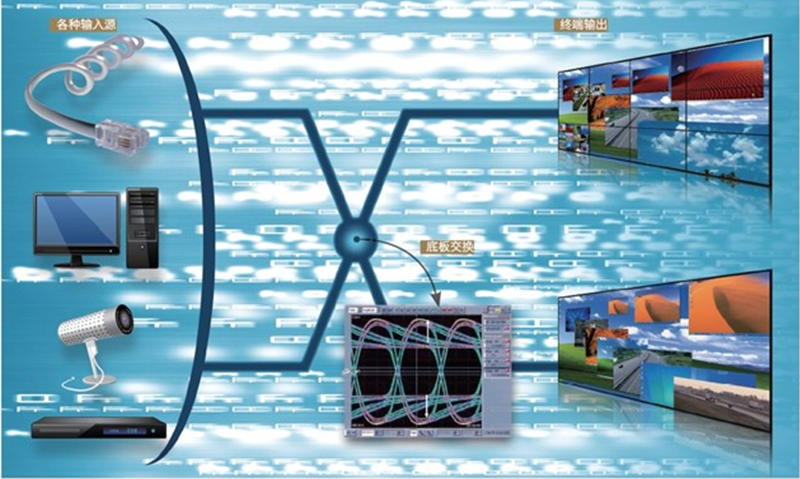

先进的底板交换技术

       MVB-VP2000-LED系列LED处理器采用先进的底板交换技术，区别于传统的总线架构，保证信号的传输和交换通过多条链路进行，避免了总线技术传输受限、死机、速度慢、不实用等诸多瓶颈，信号的处理速度与通道数量的多少无关，确保大规模图像信息的接入，即使再多的信号源，也不会影响系统的正常使用。

超高速数字信号处理

       MVB-VP2000-LED系列处理器实现了数据处理技术中，并行与串行的完美结合，即可接入超多的输入信号，也可处理复杂的网络编码流。基于FPGA的高速并行图像处理技术，系统使所有通道数据得到同时的并行处理，这样，处理速度与通道数的多少无关，因此可实时处理多路视频。基于超高速5.4G/S的DSP串行处理技术，给系统提供了一个高速串行数据的运算平台，满足了某些特殊图像算法对运算高度连续性的要求。

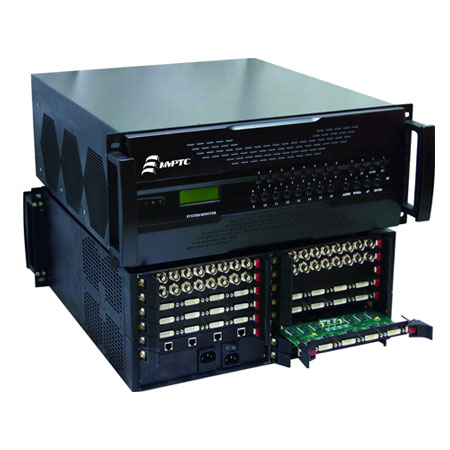

模块化结构设计

       MVB-VP2000-LED系列处理器采用先进的模块化结构设计，一台拼接处理器由多个模块结构组成，包括输入模块、输出模块、控制模块、数据模块、电源模块等，支持各种模块的任意插板处理，便于更好的对系统进行管理，有利于对系统故障的快速检测和及时恢复，方便系统的使用。

丰富的接口配置

        LED处理器系统具有多种输入输出板卡类型，能够提供丰富的输入输出接口，可根据用户的具体需求进行相应的配置，支持VGA、DVI、HDMI、Video、SDI、IP等信号输入和RGB、DVI、SDI信号输出，满足用户对多种信号接口的需求。

任意输出自定义

       VP2000－LED系列处理器可根据显示屏幕相应的点数及显示面积任意制定输出分辨率，通过软件内部界面设置及相应的点数划分制定功能，方便的对系统进行相应的输出定制功能，具有广泛的适应性，方便其应用于多种复杂的环境。

图像快速切换

       MVB-VP2000-LED系列处理器采用先进的图像处理芯片，配合先进的技术使系统对于信号及场景的切换十分便捷，通过对软件界面及面板按键的操作，可快速切换调用当前场景及信号窗口，切换无停顿及黑场出现，免除场景切换速度慢、蓝屏等多种不利因素，方便现场的操作和使用。

多种类、大规模信号接入

       MVB-VP2000-LED系列LED处理器单机最大支持96路DVI/192路Video信号接入，且所有信号窗口均可在显示端进行任意移动、缩放、叠加漫游等多种显示功能，支持扩展到500路以上的DVI信号的扩展，最大支持1920×1200的分辨率，上下兼容其他分辨率，支持扩展720路视频输入，可自动识别信号的种类。

超高分系统应用

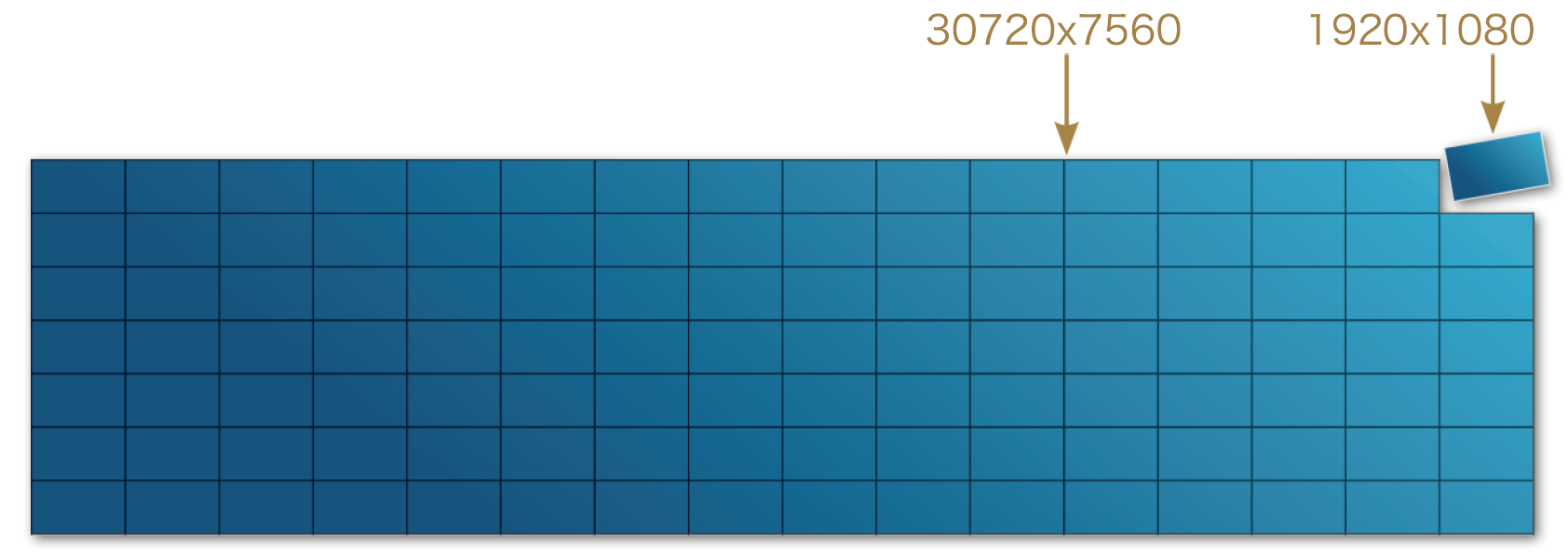

       MVB-VP2000-LED系列LED处理器支持多个超高清DVI双链接输入接口，其单口支持高达4088x4088的分辨率，可轻松实现多个屏幕上的超高清信号显示，极大丰富和完善了单系统画面的显示内容，支持多种超高分系统的采集处理及显示方便多种专业平台系统的应用，为数字城市、应用指挥、公共安全、电力应用等多个领域的大屏幕显示系统带来了先进的技术解决方案。

窗口任意组合缩放显示

       系统支持输出通道图像窗口任意摆放显示，接入处理器的多种视频信号可根据需求在显示端进行任意位置、任意大小比例、任意叠加等多种显示功能，也可将接入系统的信号源在单屏及组合屏幕上显示，将前端多个输入信号源以窗口的形式在单屏、2屏、4屏、6屏进行任意组合摆放，方便对窗口摆放显示要求较高的环境，满足多种图像显示功能，方便用户使用。

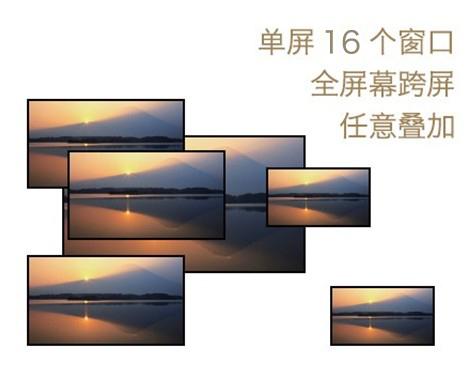

单屏16窗显示

        系统支持单屏16窗口显示功能，任意显示设备最大可摆放16个窗口，单个拼接单元内部不同窗口层次可任意排列叠加显示，也可拖动到其他显示屏幕上操作，互不局限和影响，最大支持16层。

场景预案编辑功能

       接入系统的多种信号源可根据需求进行多个场景预案的编辑功能，将信号窗口按需求摆放成多种模式场景并命名，当需要调用时点击相应的场景名称切换即可，可保存多达108种场景模式，便于用户操作。

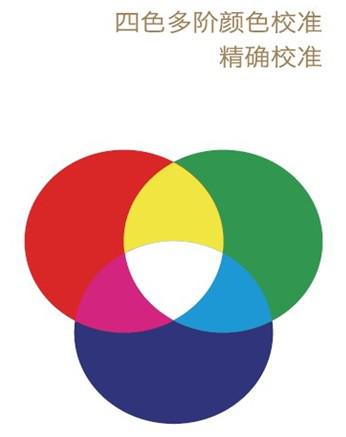

输出端色彩调整功能

      MVB-VP2000-LED系列LED处理器出口具有先进的四色多阶颜色校准功能。当拼接幕墙因换灯、换屏等系统维护或其他原因导致屏幕出现色差时，操作人员可以通过控制器对其进行精确的校准，以使大屏保持高度的颜色一致性。

带电热插拔功能

       系统支持板卡带电热插拔功能，可在系统正常供电的情况下对输出输入板卡进行带电插拔更换，且系统能快速恢复，针对某些特殊环境可在系统不断电的状态下迅速恢复使用。

支持冗余电源功能（选配）

       系统支持N＋1冗余电源配置功能，在某些重要场合对突发断电事故快速恢复，当系统出现断电等故障时，可迅速跳转到冗余设备，避免系统断电造成不必要的损失。

全屏预监、实时监视功能

       预监、实时监视功能是处理器系统的两种显示模式，回显功能是监视器与当前拼接显示墙上所显示的内容完全一致，仅通过监视器而无需通过当前拼接墙即可掌握当前屏幕上所显示的内容，做到方便、快捷、实用。预监功能是将信号窗口提前摆放到预监器上，当摆放状态符合需求后，点击状态同步，可迅速将当前界面切换到显示设备上，便于对系统状态的及时掌握。

超长的MTBF时间

       采用先进的结构设计，纯硬件架构，使系统具备长达30000小时的MTBF（平均无故障时间），系统内部无任何CPU及操作系统，因此不会出现任何死机、蓝屏等问题，能够长时间的运行而不会出现故障问题。


支持多种控制方式

       系统支持多种控制方式，可通过RS232窗口、网络、遥控、面板按键等多种方式对设备进行控制，方便系统内部窗口的选择及场景的调用功能，便于用户更为方便的对系统进行操作使用。
